差壓表差壓計發展概況
本公司生產的差壓表差壓計已有近30年歷史,是中國較早涉足差壓儀表的研發生產企業。上世紀80年末,本公司就敏銳地覺察到差壓表差壓計在工業測控領域的廣泛應用,于是開始投入巨資研制差壓儀表。經過本公司研發人員的不懈努力,先后向市場推出了五代差壓表差壓計:第一代為推挽式雙C形彈簧管架構,具備2.5級的測量精度,但過載能力差;第二代為扭管式,過載能力可達量程的50到100倍,但測量精度低,穩定性差;第三代為波紋管力平衡式差壓表差壓計,結構簡單,可靠性高,但測量精度低,過載能力、線性、穩定性難盡人意;第四代為金屬膜片式差壓表,結構簡單,具有20倍以內的過載能力,測量精度最高可達2.5級, 伹缺點是穩定性耐用性不足,且不適用于兩個不同壓力源之間的差壓系統測量;第五代差壓表差壓計是在借鑒美國和德國先進工藝結構的基礎上,融合本公司多年研發的核心技術,采用獨特的組合模式,全面彌補克服了前四代差壓表的缺陷,具有測量精度高(1級或1.6級或2.5級),過載能力超強(可達量程的50---500倍),穩定性耐用性好,可靠度高等突出特點。并在功能上進行了延伸,加載開關電路即可對系統差壓進行控制、報警;加入甘油(硅油)即成為耐震差壓表差壓計;同時該表具有完全的自主知識產權,已申請并獲得國家專利保護證書。投放市場后,性能好返修率低。產品銷往中石化、中石油,長江電力、安瑞科壓縮機有限公司、首鋼、東方電機、重慶水輪機、荊門宏圖等大型企業,并受到客戶一致好評。

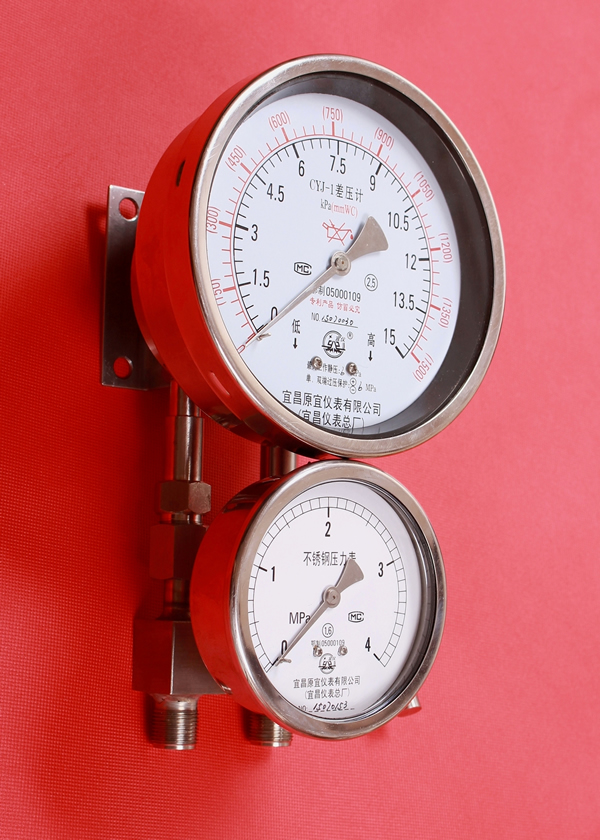

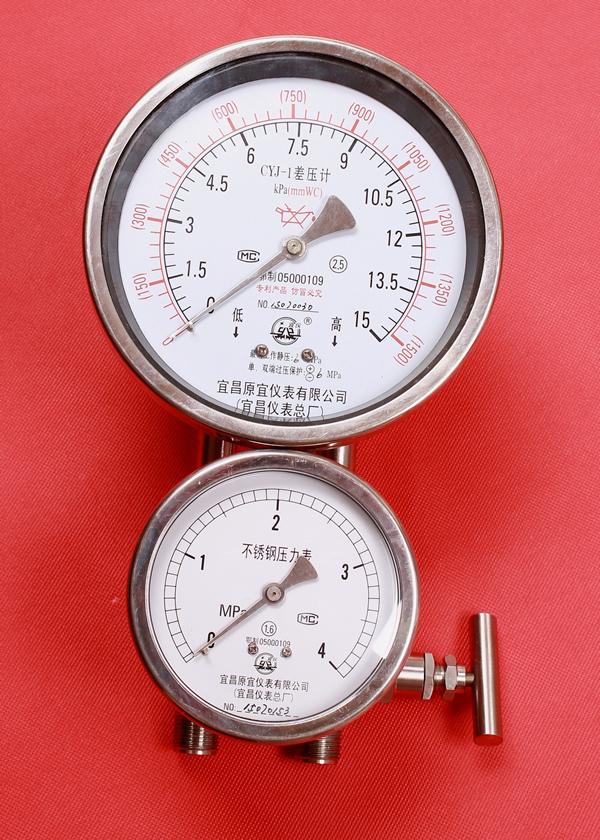

CYJ-2系列差壓計性能簡介
一、概述 CYJ-2差壓計,沉積本公司數十年儀表制造技術精華,采用獨特的感壓機構和高靈敏度的傳動放大部件。具有外觀精致、準確度高、穩定性好、過載能力強等突出亮點。示值偏轉刻度符合計量規范,是真正經得起計量標準檢驗的新型差壓和液位測量的儀表。已獲得國家專利保護。適用于同一壓力源或不同壓力源之間的差壓和液位測量。廣泛應用于石油化工、冶金機械、水利電力、船舶、LO2、LN2、LAr、LCO2、LNG、CNG等行業的非結晶介質的液體、氣體差壓和低溫液體容器(貯槽、槽車)所盛液位的高度測量。二、主要特點1、結構精巧牢固,防護等級高:即便在惡劣的工作環境下(低溫—40°C、高溫+80°C、潮濕、振動、波動等環境)也能穩定可靠地工作;2、準確度高:示值刻度為標準的270°弧度,可滿足1.6級精度的分辨率。在2.5級精度范圍內具有良好的線性度。3、過載能力強:輸入的靜壓力(共模壓力)與量程的比值達到500:1時,仍然具有符合精度要求的準確度;4、單雙過載及抗沖擊能力強,且安全可靠:在高或低壓腔單獨輸入瞬間壓力較大或者受到意外的沖擊振動時,儀表仍然能可靠穩定地工作不至于損壞;5、適用范圍廣:區別于目前市場上大多數差壓計只能用于同一壓力源中兩個不同取壓點之間的壓差測量,本差壓計可應用于兩個不同壓力源或同一個壓力源之間的壓差測量;三、技術參數1、公稱尺寸:φ100、φ1502、精度等級:1.6、2.5級。3、工作環境溫度-40℃~80℃。4、工作介質溫度:-40℃~80℃。 5、最高靜壓力:10Mpa。6、材質304不銹鋼。7、測量范圍:0~15kpa(0~1500mmWC) 0~100kpa(0~10000mmWC) 0~20kpa(0~2000mmWC) 0~125kpa(0~12500mmWC)0~25kpa(0~2500mmWC) 0~150kpa(0~15000mmWC)0~30kpa(0~3000mmWC) 0~200kpa(0~20000mmWC)0~50kpa(0~5000mmWC) 0~250kpa(0~25000mmWC)0~75kpa(0~7500mmWC) 0~400kpa(0~40000mmWC) 可根據客戶要求訂制0~2kpa(0~200mmWC)----0~4000kpa(0~ 400000mmWC)間任一規格。 8、連接螺紋:① 內ZG1/4”。G1/4”。NPT1/4”。② 外M20x1.5。M20x1.5。M18x1.5 ③ 根據用戶要求。 四、差壓計選型 根據下列圖片選擇適合目身所需類型,若有不清楚的可來電咨詢。
