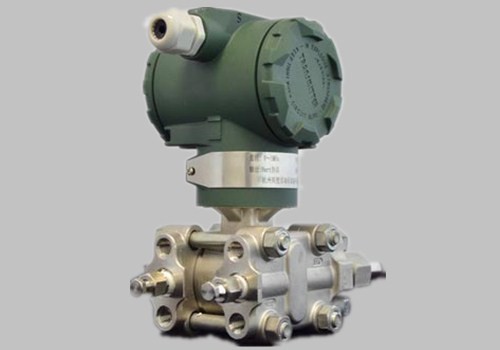

SC1151型電容式壓力/差壓變送器

產品名稱:SC1151型電容式壓力/差壓變送器

一、概述
     SC1151電容式壓力變送器采用引進國外先進技術生產的高精度小型化智能傳感器,在轉換原理上利用數字化補償技術對溫度、靜壓進行補償,提高了測量精度,降低了溫度漂移。具有長期穩定性好,可靠性高,自診斷能力強等特點。以其極高的性能價格比,而成為變送器市場的主流產品。
     可與HT388或羅斯蒙特275、375型手操器完成地址查尋、測試、組態等操作。可以實現從控制室、變送器安裝現場或回路中的任何接線端點與變送器進行通信,完成遠程調試。在進行遠程通信時需注意:在接線端點和電源之間必須有不小于250Ω的電阻.

二、產品特點
·由于采用了微處理器而使靈活性增大、功能增強
·具有較強的自診斷能力
·零點和量程調整互不影響
·兼有完善的遠程和就地設定、調校功能
·二線制,符合HART協議可與HART協議終端通信而不中斷輸出
·采用數字化補償技術對溫度及靜壓進行補償
·穩定性能好,精度高,阻尼可調,抗單向過載能力強
·無機械傳動部件,維修工作量少,堅固抗振
·全部通用件,方便維護
·接觸介質的膜片材料可選,可全天候使用
三、性能參數
測量范圍:   G:0…0.15~41370kpa、A:0…6.2~6890kpa
輸出信號:   4~20mA輸出疊加HART®協議數字信號(兩線制)
電    源:   外部供電24V DC,(電源范圍12V~45V)
安    裝:   隔爆型dⅡCT5,本安型iaⅡCT5
遷移特性:   正負遷移后,其量程上、下限均不得超過量程的極限。在最小量程時,最大正遷移為0.975URL;最大負遷移為-URL
溫度范圍:   介質溫度-40~104℃,儲存溫度-40~85℃,整機工作溫度-40~85℃/-20~70℃(帶數字表頭)
相對濕度:   0~100%
超壓極限:   量程為6.89MPa以下的施加0(絕對壓力)~13.8MPa;量程為20.68MPa的施加0(絕對壓力)~31.2MPa;量程為41.37MPa,施加0(絕對壓力)~51.45MPa變送器無損壞。正常工作壓力在3.45kPa(絕對壓力)至變送器量程上限,法蘭可承受68.9MPa壓力
容積變化:   小于0.16cm3
阻   尼:   時間常數在0.2~32.0s之間可調
啟動時間:   3s,無需預熱
性能指標:   在無遷移、316不銹鋼隔離膜片及其它標準測試條件下
量 程 比:   40:1
精    度:   量程為3、4、5
          量程比為1:1到10:1時,為調校量程的±0.1%
          量程比為10:1到40:1時,為±0.05(1+0.1URL/量程)%量程,
          量程為6、7、8、9、0
          量程比為1:1到10:1時,為調校量程的±0.15%
          量程比為10:1到40:1時,為±0.075(1+0.1URL/量程)%量程,
穩 定 性:   六個月誤差為最大量程的±0.15%
溫度影響:   量程為4、5、6、7、8
        零點誤差為最大量程的±0.25%/55℃
        包括量程和零點的總誤差,為最大量程的0.5%/55℃
注    意:   對于量程3、9、0溫度誤差要加一倍。
超壓影響:   加壓140kgf/cm2后,誤差為最大量程范圍的±0.25%
電源影響:   小于輸出量程的0.005%/V
振動影響:   在任意軸向上,頻率為200Hz,引起的誤差為最大量程范圍的±0.05%/g
負載影響:   只要輸入變送器的電壓高于12V,在負載工作區內無負載影響。
安裝影響:   最大可產生不大于0.25 kPa的零位誤差,但可校正,對量程無影響,測量本體相對法蘭轉動無影響
電磁輻射:   符合IEC801標準
四、選型指南

    SC 1151電容式壓力變送器
  代碼 測量形式
G 表壓
A 絕壓
S 差壓
  代碼 顯示方式
1 不帶顯示
2 LCD數字顯示
3 LED數字顯示0-100%顯示
  代碼 信號輸出方式
S1 4-20mA二線制
S2 1-5V三線制
S3 智能型
  代碼 精度等級
A 典型
B 最大

代碼
結構材料
法蘭接頭,排氣/排液閥,隔離膜片,灌充液體
J1 316不銹鋼,316不銹鋼,316不銹鋼,硅油
J2 316不銹鋼,316不銹鋼,哈氏C-276,硅油
J3 316不銹鋼,316不銹鋼,蒙乃爾,硅油
J4 316不銹鋼,316不銹鋼,鉭,硅油
  代碼 電氣連接接頭
L1 M20×1.5
L2 1/2NPT內螺紋
  代碼 附加選項
B 萬能安裝支架
D0 泄放閥在壓力室中部
D1 側面泄放閥在壓力室上部
D2 側面泄放閥在壓力室下部
C0 1/2〃錐管內螺紋接頭
C1 1/2〃引壓接頭及后部焊接引壓管φ14
C2 丁字形螺紋接頭M20X1.5
  代碼 防爆類型
D 防爆型EXdIICT5
I 本安型EXiaIICT6
  代碼 測量范圍
1 用戶指定
TXY820 G 1 S1 A J1 L1 B D 1 選型舉例
